Зверев Е.О., Клепикова С.М., Монахов В.В.
Картирование торфяных залежей методом
георадиолокации.
Разведка и добыча торфа одна из старейших отраслей в
горнодобывающей промышленности, как в России, так и в мире. Рождение
торфяной промышленности России приурочено к концу 18 века и связано
с началом разработки месторождения в Санкт- Петербурге вблизи
Невского монастыря. При этом, если в 19 веке торф имел огромное
значение в качестве горючего ископаемого, то в настоящее время для
нужд аграрной промышленности, фармакологии и косметологии в большей
степени используется верховой «живой» торф, богатый минеральными и
органическими элементами. Таким образом, возрастает необходимость
именно в его разведке. Внедрение современных технологий и методик
инженерной геофизики в разведку торфяных месторождений является
перспективным с экономической точки зрения. В Московском регионе
наиболее продуктивной для разведки и добычи является его восточная
часть (Егорьевский, Шатурский и т.д. районы).
|
Рис.1. Рабочий момент
герадиолокационной съемки. Георадар "ОКО-2М", антенный блок
АБ-250 |
В феврале 2005 года была выполнена георадиолокационная
съемка в пределах торфяного месторождения в Егорьевском р-не
Московской области, проектируемого под разработку верхового торфа
(рис.1). Егорьевский р-н Московской области издавна известен своими
торфяными месторождениями - в непосредственной близости от
обследуемого участка в настоящее время ведется активная разработка
торфяных залежей.
Исследуемый участок представляет собой заболоченную пойму р. Поля
и имеет вытянутую в плане форму, характерные размеры 4,5х2 км –
площадь около 1000 га. На части территории проведена мелиорация.
Поскольку априорная информация, имеющаяся по обследуемому
участку, являлась не релевантной, необходимо было произвести работы
с целью выделения перспективных для дальнейшего обследования
участков с мощностью продуктивных горизонтов более 1 метра и
минимальной площадью распространения в плане более 50 Га. Для этого
в ходе работ требовалось выявить картировочные признаки торфяных
горизонтов, особенности аккумуляции и произвести реконструкцию
геологической обстановки.
В связи с тем, что обследуемая область заболочена, работы
проводились в зимнее время – в период промерзания верхнего слоя
(после промерзания верхнего слоя). Съемка проводилась с
использованием самоходной техники – снегохода, что значительно
увеличило скорость проведения полевых работ.
Работы проводились георадаром «ОКО-2М» (ООО «Логис», НИИП им.
Тихомирова, г. Жуковский)в комплекте с антенным блоком АБ-250.
Измерения выполнялись на постоянной базе в режиме профилирования. На
участках с контрастными отражениями в местах скважин были выполнены
измерения на переменной базе с разносом до 20 метров с целью
определения значения скорости по годографу отраженной волны.
Зимний период является наиболее благоприятным для
георадиолокационной съемки в связи с тем, что верхний промерзший
слой характеризуется минимальным поглощением электромагнитных волн,
что создает оптимальные условия для изучения торфяных отложений. А
выдержанность свойств верхнего слоя по латерали исключает влияние
приповерхностных условий при георадиолокационном профилировании.
Привязка профилей производилась при помощи GPS-приемника
GARMIN-MAP-76, методом записи трека, параллельно съемке георадарного
профиля. Дальнейшая интеграция трека с профилем осуществлена в
программе RADEXPLORER.
Обработка и интерпретация полученной информации производились в
программных пакетах Geoscan32 (ООО «Логис», г. Жуковский) и
RadExplorer (ООО «Деко-Геофизика», г. Москва).
Задача картирования торфяных месторождений является фактически
классической задачей георадиолокации: большой контраст между
диэлектрическими проницаемостями торфа (50-80) и вмещающей породы (6
– 30), обеспечивает четкую корреляцию осей синфазности отраженных
волн даже в условиях сильного затухания электромагнитной волны.
При проведении этих работ были использованы 3 подхода к
определению скорости электромагнитной волны:
- определение скорости по годографу отраженной волны в точках
зондирований,
- корреляция отражающих границ с данными бурения,
- определение скорости по годографу дифрагированной
волны.
Хорошо коррелируемый годограф был получен на скважине 22,
скорость, полученная по годографу, для торфа составила порядка 5.0
см/нс (рис.2). В этой же точке была рассчитана скорость по
результатам бурения, значение которой получилось равное 4,95 см/нс
(рис.3). В относительной близости от этого участка по годографу
дифрагированной волны были оценены скорости распространения
электромагнитной волны в среде. Они лежат в диапазоне от 4 до 5
см/нс, что соответствует диэлектрической проницаемости от 35 до
55.
|
|
Рис.2. Годограф отраженной волны, полученный
в точке зондирования около СКВ.22. |

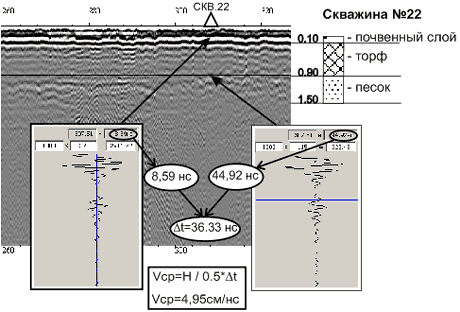

Рис.3. Определение скорости электромагнитной
волны по корреляции результатов георадиолокации и
результатов бурения. |
Подстилающие породы представлены песками и суглинками. Кажущиеся
скорости для подстилающих пород были определены по гиперболам
дифракции и пересчитаны в истинные по формуле Дикса [2].
На участке в районе скважины 22 по формуле [1]: Ан =
Ао*Кзат*Красх*Котр , где
Котр= , Красх=1/2h при известных значениях
Ан, Ао, =36, =10, h=0,9 м был
оценен коэффициент затухания электромагнитной волны в торфе, он
составил 0,56, что в соответствует 5 дБ/м. Аналогичные расчеты были
произведены еще на нескольких тестовых участках, диапазон по
затуханию составил от 4,5 до 5,5 дБ/м.
|
Рис.4. Зависимости коэффициента затухания от
УЭС и частоты для значений диэлектрической проницаемости
равной 10 и равной 80.[3] |
Важным петрофизическим параметром при исследовании торфа является
его удельное электрическое сопротивление (УЭС). Стоит заметить, что
УЭС торфа меняется в широком диапазоне значений: так значение УЭС
абсолютно сухого торфа составляет 109 Ом.м, в то время как в
естественном залегании это значении может составлять от 20 до 1000
Ом.м. Значение УЭС торфа в большей степени определяется его
влажностью.
По номограммам зависимости коэффициента затухания от УЭС и
частоты [3] была произведена качественная оценка значения УЭС
(рис.4). Для верхового торфа значение УЭС составляет порядка 50
Ом.м.
По итогам работ были выявлены следующие картировочные признаки
торфяных залежей:
- При сравнительно высоких коэффициентах затухания и низких
значения УЭС, отражающая граница, соответствующая подошве торфяной
залежи хорошо коррелируемая за счет высокого значения Котр.
- Частотная характеристика отражающей границы имеет центральную
частоту в 2-3 раза меньшую, нежели центральная частота всей
записи. При исследовании с антенным блоком АБ-250 (теоретическая
частота антенного блока 250 МГц), центральная частота записи
составила 160 – 180 МГц, спектр отраженной волны от подошвы торфа
имел центральную частоту 50 – 80 МГц. Столь сильная дисперсия по
частоте характерна для водосодержащих сред.
- По характеру записи подошва торфяных отложений характеризуется
наличием большого количества точек дифракции, что характерно для
речных и озерных отложений (рис.5).
- По геометрии подошва торфа имеет сильно изрезанную форму, что
связано с особенностью гидрогеологической обстановки в области
генерации обследуемого месторождения. Залежи торфа приурочены к
долине реки Поля - торфяные отложения заполняют палеодолины озер и
ручьев, стариц (болота).
|
|
Рис.5. Современный водоем
(вверху) и палеоводоем (внизу), заполненный
торфом. |
Согласно определенным картировочным признакам была выполнена
интерпретация по профилям. Построены глубинные разрезы. Из
совокупности пикировок подошвы торфа (по результатам интерпретации)
построена карта распространения торфяных залежей мощностью более 1
метра (рис.6). Залежь крайне неоднородна, мощность торфа изменяется
от 0 до 6.5 метров.
|
Рис.6. Карта мощностей
торфа |
В настоящее время в районе продолжается процесс торфообразования,
что подтверждено результатами опробования, выполненного на
существующих болотинах. Рельеф дна, которых крайне не ровный,
встречаются переуглубления до 8 метров.
Так как сетка профилей была нерегулярная, а торфяные
месторождения характеризуются сильной изрезанностью подошвы
горизонта и существенными перепадами глубин, в пределах
перспективных участков необходимо производить доразведку с
увеличением густоты сети. Вероятно наличие не менее перспективных
участков на смежных участках (на некотором расстоянии от основного
участка, поросшее лесом сухое болото на склоне, пробурена пробная
скважина, вскрывшая 2,5 м торфа);
Поставленная перед началом работ задача – проведение
рекогносцировочных работ с целью выявления участков, где мощность
торфа более 1 м, была успешно решена, и метод георадиолокации
обладает большой эффективностью для решения данной задачи. Работы
целесообразно проводить в зимний период.
